一、介紹：

LNG潛液泵是一種浸沒式兩級離心泵，整體浸入泵池中，無密封件，所有運動部件由低溫液體冷卻和潤滑。由于與傳統泵有不同的結構特點，LNG潛液泵在LNG行業中具有非常大地優點：

①泵體完全浸沒在液體中，工作噪聲非常小;

②不含轉動軸封，泵內有封閉系統使電機和導線與液體隔絕;

③電動機不受潮濕、腐蝕的影響，其絕緣不會因為溫度變化而惡化;

④消除了可燃氣體與空氣接觸的可能，保證了安全性;

⑤將電機與葉輪設計在同一個軸上，省去了聯軸器和對中的需要;

⑥平衡機構的設計使軸承的使用壽命和泵的大修周期延長;

⑦葉輪和軸承通過液體自身潤滑，不需要附加的潤滑系統;

⑧無需使用防爆電動機。

如果低溫潛液泵在操作時沒有完全預冷就開車，泵雖然能夠起壓，但密封接觸面沒有形成潤滑液膜，機械密封在短時間內可能磨壞而影響泵的可靠運行，因此用戶在使用潛液泵進行卸車或為LNG車輛加液時必須使泵預冷充分;介質為LNG時，潛液泵的允許小凈壓頭為0.8m，潛液泵工作時必須保證其進口壓力不得小于低凈壓頭的要求。進口凈壓頭是指液體實際壓力與液體的飽和蒸汽壓力的差值。因此儲罐內必須保留有足夠量的LNG液體，即低液位不得低于相應的設定值。

為達到滿意的運行效果和較長的使用壽命，在運行時應隨時對泵進行檢查，傾聽有無異常噪音或振動，如有則及時停機并通知相關人員進行維護。

LNG低溫泵由一臺變頻器控制，由變頻調速電機驅動，其額定功率為11~15KW。潛液泵即可以作為LNG加液泵為LNG加氣機提供LNG液體，也可以作為卸車泵為LNG槽車卸車。

潛液泵安裝在泵池中，泵池的設計壓力為1.6MPa，整個結構無密封組件，結構緊湊，便于安裝和維護，預冷時間短，可在短時間內啟動。低溫泵池具有以下特點：

① 設計了泵池蓋隔冷結構，泵池絕熱性能顯著提高;

②進出液管一體化真空管路設計，既提高了絕熱性能又優化了管路布置，整體效果十分美觀;

③ 在泵池蓋上加裝了壓力、溫度傳感器和泵池氣相管的實用裝置;

④ 泵池有足夠的保冷性能，泵體的真空外殼和上蓋在運行過程中沒有結霜現象，24小時內低溫液體蒸發≤30%.

⑤ 泵池設計易于維修，更換低溫泵易損件時間不超過8小時。

廣泛使用的LNG潛液泵生產廠家有ACDCRYO公司、CRYOSTAR公司、RUHRPUMPEN、CRYOMEC公司、NIKKISO公司等。

二、LNG潛液泵結構：

大型LNG 儲罐和LNG 船結構特殊，在罐體底部開孔接管將泵安裝在外會對罐體造成較大影響，此外泵的密封和保冷難度較大，因此，大型LNG 儲罐及LNG 船向外輸送LNG 時必須采用潛液泵。潛液泵通常安裝在儲罐底部，每臺泵設置一根豎向泵井，泵井與儲罐底部之間設置底閥。當泵通過泵井上部吊裝到泵井底部時，在重力作用下，泵的底座將底閥壓開，儲罐空間與泵井連通。需要維修時，泵在泵井內被提升的過程中將失去作用在底閥上的重力，底閥在彈簧和儲罐內靜壓共同作用下將自動關閉，泵井被封住，LNG無法進入泵井內部。泵井在泵安裝時可起到導向作用，在檢修時可將泵從泵井中取出，同時泵井也是泵的排出管，與儲罐頂部排液管連通。大型LNG 儲罐和LNG 船用低溫潛液泵的結構如圖1所示，為多級離心泵，屬于全浸潤型，可進行變頻調速。主要結構有: 導流器、擴散器、電機、主軸、軸承、葉輪、推力自平衡機構( Thrust EqualizingMechanism，簡稱TEM) 、振動監測器等。

2. 1 導流器

導流器設置在LNG 低溫潛液泵的進液口處，由導流腔和安裝在主軸上的誘導輪組成，早期的LNG 潛液泵采用葉輪狀誘導輪用于改善凈吸入壓頭( Net Positive Suction Head Requirements，簡稱NPSHR) ，到20 世紀70 年代，源于火箭燃料泵送技術的高強度螺旋狀誘導輪被用于LNG 低溫潛液泵。如今，通過改變誘導輪的葉片數量、葉片安裝角、導程及進出口輪轂比等參數可設計出能夠滿足特定要求的導流器。導流器的主要作用是減少進液口處流體阻力，降低NPSHR，并能有效防止進液口處產生氣蝕，提高泵的運行平穩性。

2. 2 擴散器和TEM

LNG 低溫潛液泵的葉輪軸和電機轉子同軸，葉輪工作時由于流體運動和機械結構產生的不平衡造成的徑向力和軸向力，直接影響電機和軸承的使用壽命及泵的維修周期，幾乎所有的LNG 潛液泵都采用了某種形式的液壓平衡系統來平衡徑向力和軸向力，通常徑向力是由擴散器來消除的，軸向力則是由TEM 來平衡。擴散器安裝在葉輪的上部，用來平衡LNG 作用在葉輪上的徑向力。LNG 被葉輪帶動進入擴散器，沿螺旋狀擴散器葉片向上流動，此過程具有良好的液壓對稱性，理論徑向力為零。

TEM 設置了一個固定的徑向孔和可變的軸向孔，LNG 流經折流板與平衡塊之間的可變軸向孔時，作用在平衡塊上的壓力會發生變化，當平衡

塊下方的反作用力與平衡塊上端出口的的壓力相等時，即可實現軸向力的平衡[2]。在整個流量范圍內，通過平衡塊的上下移動形成孔隙變化來調節軸向力的技術經過多年的實際應用被證明既靈活又可靠，近年來得到廣泛采用。

2. 3 監測與保護

LNG 低溫潛液泵中電機轉子、葉輪、擴散器葉輪、誘導輪等部件被布置在一根主軸上，由于質量的不對稱性在運轉過程中會發生振動。為了解泵的振動情況，目前通常采用的方法是在泵的頂板上部安裝一個壓電式加速度傳感器用來監測系統的振動。如果振動超過規定的標準，系統自動報警。監測LNG 低溫潛液泵性能有效的方法是采用分布式控制系統( Tributed Control System，簡稱DCS) 。對泵的電流、流量和壓力進行監測可以了解泵的實際運行情況，如果上述參數出現明顯異常，表明泵需要進行維修。為了保護泵的正常運行，電氣系統中的繼電器應具有低電流和過電流保護裝置。通常電流強度減小表明泵的入口壓力降低，電流增大說明存在機械故障或電纜異常，此時需要對泵進行檢查維護。此外，DCS 系統還應具備低入口壓力和低流量保護功能，當泵的入口壓力低于設定值時或工作流量小于泵的小流量時裝置應能報警，目前的大多數DCS 系統都擁有良好性能，能夠滿足LNG 潛液泵的操作需求[3]。

2. 4 電機與低溫電纜

LNG 低溫潛液泵的電機浸沒在LNG 中，處于無氧環境，消除了機械密封和其潛在的泄露危險，主要優點是安全。電機能夠被LNG 直接冷卻，無需其他冷卻方式，尺寸僅為風冷電機的一半，電機效率較高，結構緊湊。由于LNG 低溫潛液泵功率較大，從電壓為380 伏的5 千瓦到電壓高達6600伏的近3 兆瓦，電機要求有較大的啟動系統，啟動電流約為泵滿載工作電流的6. 5 倍。為了降低啟動電流，軟啟動技術、自耦變壓技術和變頻驅動技術已被廣泛應用于LNG 潛液泵中[4]。電機如圖4 所示，采用3 相鼠籠式設計，為確保定子轉子不受影響，銅繞組線圈采用環氧樹脂絕緣漆進行保護，并進行低溫處理，確保電機的絕緣性能。通過真空浸漬處理，消除了定子硅鋼疊片固化過程中產生的空氣間隙，防止發生局部放電和電暈對繞組造成破壞。

LNG 低溫潛液泵電纜處于低溫的LNG 中，需要特殊設計并采用耐低溫材料，在- 200℃低溫下能保持足夠的彈性和韌性，且具有良好的絕緣性。低溫電纜一般在導體表面依次涂覆半導體材料、絕緣體材料及聚四氟乙烯保護層，外面為特氟龍與不銹鋼網殼保護套，電纜在出廠前還應做-200℃的低溫試驗，確保其各項指標符合要求。

2. 5 軸承

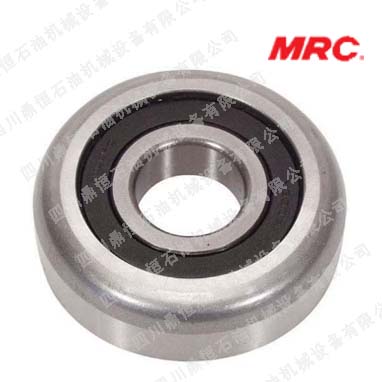

軸承是任何旋轉機械整體設計的重要組成部分，LNG 低溫潛液泵軸承的操作條件非常苛刻，要承受- 162℃的低溫，且無法進行外部潤滑，同時由于工作環境和檢修條件限制，其應具備高轉速和長壽命的特點，因而制造和組裝的工藝技術要求較高。如圖5 所示，用于LNG 低溫潛液泵的。

軸承一般內外圈和滾珠采用低合金鋼或高碳不銹鋼材料，保持架為有機氟樹脂材料，兩片錨固成型，整體防銹，采用LNG 自潤滑。近年來，氮化硅陶瓷球軸承被廣泛用于LNG 低溫潛液泵，該類軸承的滾珠采用硬質陶瓷球，在運行過程中不斷打磨鋼質滾道，形成了" 自我修復" 的效果，從而保持較高水平的表面光潔度和限制表面損傷，大大提高了耐磨性和疲勞壽命。

三、可靠性及設計要點

3. 1 可靠性分析

大型LNG 儲罐和LNG 船輸送系統的可靠性非常重要，一般需要安裝2 臺以上的LNG 潛液泵，每臺泵應能實現24 小時不間斷持續工作若干天，要求泵具備良好的工作穩定性。LNG 的轉移通常接近其沸點，對于輸送系統來講，包括系統設計在內的諸多因素均需考慮，確保系統安全可靠。

總結多年來LNG 泵發生的故障，其根本原因有:

( 1) 系統設計缺陷或操作不當產生的空穴現象;

( 2) 泵長時間遠離額定流量或處在佳效率點之外運行;

( 3) 液體中含有碎片或污染物。由于LNG 裝置系統在運行前必須進行吹掃置換，且工作中天然氣都進行過凈化處理，系統通常是潔凈的，故( 1) 、( 2) 是產生故障的主要原因。在實際運行過程中，為了確保輸送系統的可靠性，設計人員和運營商必須對系統的工作環境進行了解，并需要對操作人員進行技術培訓。

3. 2 設計要點

在LNG 低溫潛液泵的設計中，首先要確定電機轉子和主軸的佳結構，以實現良好的電氣性

能和軸體剛度，通過計算來確定軸承的尺寸、跨距和軸徑。此后可進行葉輪設計，LNG 低溫潛液泵通常采用分段輪轂將各級葉輪精確地固定在整體鍛造的一根主軸上。葉輪和擴散器在特定速度、佳輪轂直徑和高度下應能夠相互匹配[7]。近年來多采用CFD 方法來反復計算得出滿足水力

特性要求的各個設計參數，并采用快速成型法制作幾何模型用于水力測試，如果測試結果符合CFD 計算預期，表明LNG 潛液泵的設計目標基本實現。

葉輪和擴散器被做成一個轉動組件實體模型，其有限單元法分析應能保證在極限轉速下具有良好的操作性能，轉動組件和一側的電機轉子同時被上部軸承和位于一級葉輪下的推力軸承支撐，另外采用了直徑較大、剛度和穩定性較好的整體鍛造主軸，這些都有助于避免泵長時間處于佳操作狀態之外時垂直載荷導致的嚴重磨損，在設計時需要重點考慮。

四、結語：

LNG 低溫潛液泵是LNG 產業鏈中的重要設備，應用非常廣泛。目前國外LNG 潛液泵的發展已經朝著大型、高效、高壓的方向發展，我國尚未掌握關鍵核心技術，自主研發意義重大。國家對LNG 產業的發展規劃指出，今后幾十年是我國天然氣工業的高速發展期，大量LNG 接收站和LNG工廠的規劃建設，將迎來LNG 低溫潛液泵的需求高峰，了解和掌握LNG 低溫潛液泵的相關技術，有助于LNG 低溫潛液泵的正確使用和維護，同時也為國內的自主研發提供了技術參考，具有十分重要的意義。
